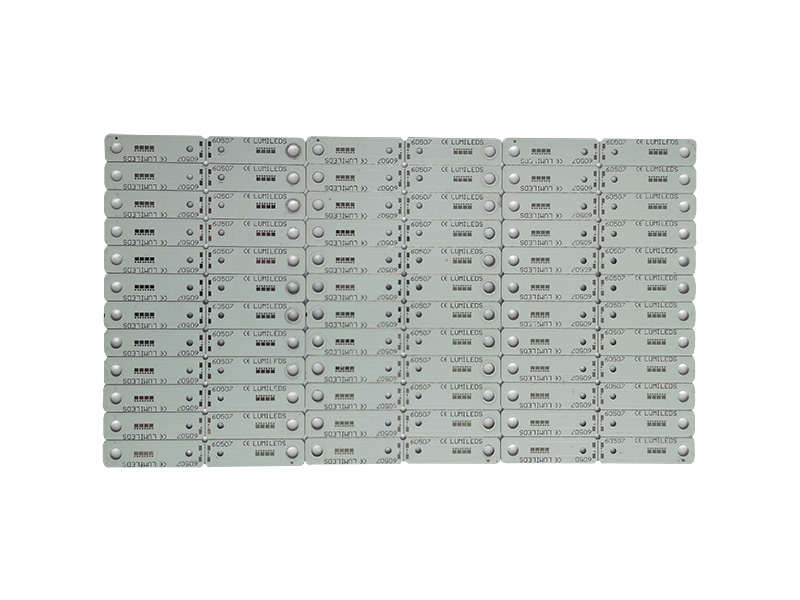

大功率pcb鋁基板的設計工藝有什么需要改進的地方呢？深圳市銘四海電子科技有限公司將為你一一介紹：
1、處理級別的定義不明確

pcb鋁基板板廠單板設計在頂層，如果沒有具體說明利弊，可能是生產的板安裝在設備上焊接不好。

2、框架上的大面積銅箔離得太近

大面積的銅箔從外框開始應保證至少0.2毫米以上的間距，因?yàn)樵阢娤餍螤钌先缭阢~箔上銑削容易引起銅箔翹曲而造成阻焊性損失。

3、用填充塊繪制焊盤

帶有填充塊的繪圖板在設計電路時可以通過drc檢查，但不適合加工。因此，這種焊盤不能直接生成電阻焊數據。當使用上部電阻焊劑時，填充塊區域?qū)⒈浑娮韬竸└采w，這將導致器件焊接的困難。

4、電成型是花焊墊和線

由于采用分塊式電源設計，接地與實際印制板圖像相反，所有線路均為隔離線，畫幾組電源或幾種接地隔離線時應小心，不要留有空隙，使兩組電源短路，也不要造成連接區域封鎖。

5、字亂放

帶有字符帽的SMD焊盤給PCB的通斷測試和元器件焊接帶來不便。字符設計過小，造成絲網印刷困難，字符重疊過大，難以區分。

6、表面貼裝裝置襯墊太短

這是為了通斷測試，對于表面貼裝太近的設備，兩條腿之間的距離相當小，襯墊也相當薄，測試銷的安裝，必須是交錯的位置，比如襯墊的設計太短，雖然不影響設備的安裝，但會使測試針錯誤地打開。

7、設置單面焊盤孔徑

單面焊盤一般不鉆孔。如果需要標記鉆孔，其孔徑應設計為零。如果設計了該值，生成鉆孔數據時，孔坐標將出現在該位置，并且會出現問題。鉆孔時，應特別標記單面墊。

8、焊盤搭接

在鉆進過程中，由于一處多次鉆進，鉆頭會折斷，造成井眼損壞。多層板上的兩個孔重疊，薄膜顯示為隔離板，導致廢料。

9、設計中填充塊過多，或用非常細的線條填充塊

存在光繪數據丟失的現象，光繪數據不完整。由于在光繪數據處理中，填充塊是逐行繪制的，光繪數據量很大，增加了數據處理的難度。

10、圖形層的濫用

在一些圖形層做一些無用的布線，原來是四層而是設計了五層以上的線，造成了誤解。違反常規設計。設計時應保持圖形層的完整和清晰。
以上便是關于大功率pcb鋁基板的相關介紹，如果想了解更多資訊，歡迎前來咨詢。
